该方案基于TI OMAP 3530 双核处理器单板机，板载128MB DDR SDRAM，128MB Nand FLash、4路USB2.0 Host高速接口、大容量的SD卡扩展存储、12位CAMERA接口、集成了WiFi、GPS通讯功能，1024*768的高清分辨率视频输出效果等功能，完全符合现在客户对产品性能的整体要求。该系统可支持Linux2.6.22或WinCE6.0操作系统， 功能与特色：

    - OMAP3530应用处理器，核心频率600MHzPin to Pin兼容3515，3525处理器
    -支持S-Video,TV OUT、VGA和LCD四种显示输出，可输出高清信号
    - 标准摄像头接口，可接模拟摄像头模块CAM8000-A或者数
      字摄像头模块CAM8000-D
    - 无线WiFi、GPS通讯
    - 立体声音频系统，标准3.5mm 麦克风输入和耳机输出接口
    - 支持WinCE 6.0及Linux2.6.22系统

核心板资源：
    -OMAP3530应用处理器(Pin to Pin兼容OMAP3503，OMAP3515，OMAP3525处理器)
    -600-MHz ARM Cortex-A8 Core
    -412MHz TMS320C64x+ DSP Core
    -128MByte DDR SDRAM，(可选配256MB DDR SDRAM)
    -128MByte NAND Flash，(可选配256MB NAND Flash)

显示单元：
    -S-Video输出接口
    -TV OUT视频出接口
    -24bit真彩色LCD接口(含4线触摸屏接口，分辨率可支持2048*2048)
    -VGA接口，最高支持分辨率到1024*768

电气参数：
    -核心板尺寸：67 mm * 37 mm
    -主板尺寸：114.1mm * 144.9mm
    -输入电压：+5V
    -功耗：0.34A@ +5V
    -操作温度：0 ℃ ~ 70 ℃
    -操作湿度：20% ~ 90%

底板通讯接口： (可根据客户或项目具体要求定制： )
    -提供2路SPI：SPI1、SPI2
    -提供GPMC总线(16位数据、10位地址、4个片选、控制信号若干)
    -提供3路UART：(5线，支持硬件流控)
    -提供1路ULPI：(USB1 HS)
    -提供音频输入/输出接口
    -支持12位CAMERA接口(可外接CCD和CMOS的摄像头)
    -提供1路IIC
    -提供2路的MCBSP：McBSP1、McBSP3(McBSP3与UART2复用)
    -支持2路MMC/SD：MMC1(8线)、MMC2(4线)
    -提供24位DSS接口
    -提供1路10/100M 扩展网络接口
    -提供1路S-Video/AV视频输出接口
    -提供1路VGA高清视频输出接口，分辨率可达到1024*768
    -支持WiFI数据通讯模块
    -提供1路TTL LCD液晶触摸屏接口，能接天漠公司多种液晶屏幕显示
    -支持GPS通讯功能
    -4路USB2.0 Host 高速传输接口，支持USB键盘，USB鼠标等
    -提供1路的SD卡扩展接口
    -提供1路USB OTG控制接口
    -提供5V的电源输入接口
    -提供1路的键盘接口
    -提供1路的扩展接口
    -提供4个功能按键，1个引导次序按扭，1个系统复位，1个休眠，1个上电复位

产品图片：

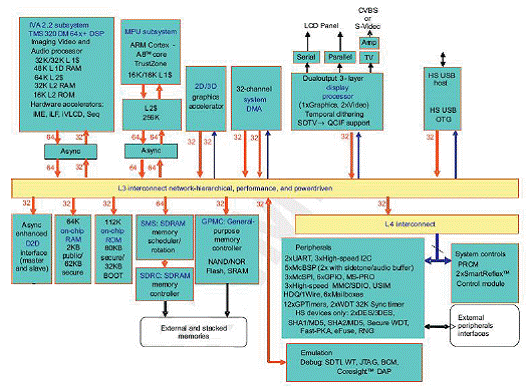

图1.OMAP3530方框图

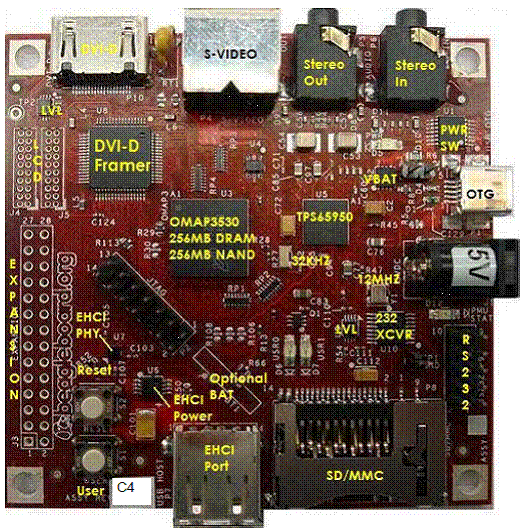

图2.OMAP3530 BeagleBoard板外形图

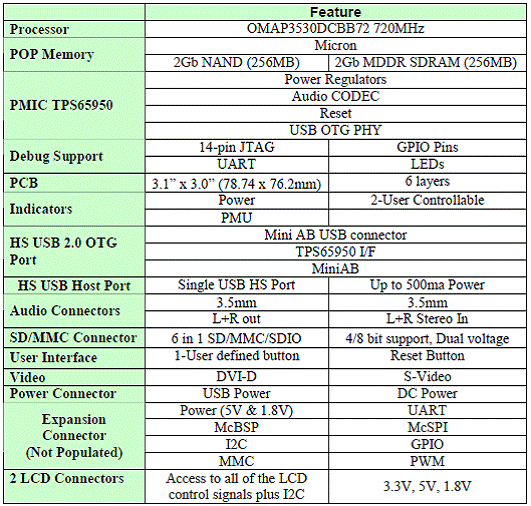

BeagleBoard主要特性:

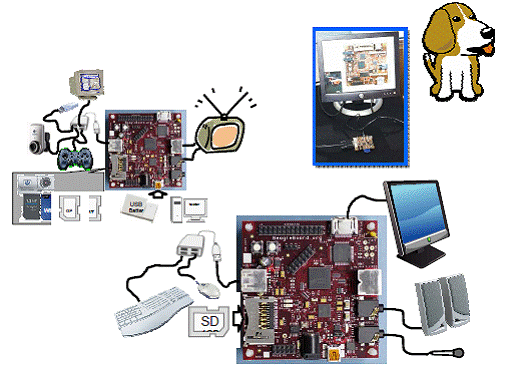

图3.OMAP3530 BeagleBoard板应用案例图

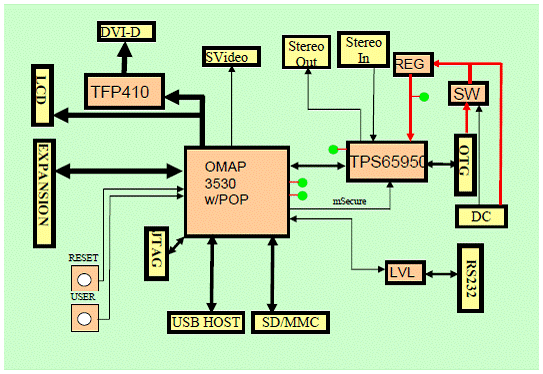

图4.OMAP3530 BeagleBoard板方框图
