蓝牙4.0方案与设计
TI CC2541参考设计主要特性,电路图,材料清单和PCB元件布局图
TI公司的CC2541是用于蓝牙低功耗和2.4GHz应用的真正系统级芯片(SoC),器件集成了RF和高性能低功耗8051 MCU内核,支持250kbps, 500kbps, 1Mbps和2Mbps数据速率,可编输出功率高达0dBm,1Mbps时的接收灵敏度–94 dBm,主要用在2.4GHz蓝牙低功耗系统,人机接口如键盘,鼠标和遥控,体验生活和休闲设备,手机和消费类电子.
以下为蓝牙模块的参考设计主要特性,电路图,材料清单和PCB元件布局图.
CC2541主要应用:
• 2.4-GHz Bluetooth low energy Systems
• Proprietary 2.4-GHz Systems
• Human-Interface Devices (Keyboard, Mouse,Remote Control)
• Sports and Leisure Equipment
• Mobile Phone Accessories
• Consumer Electronics

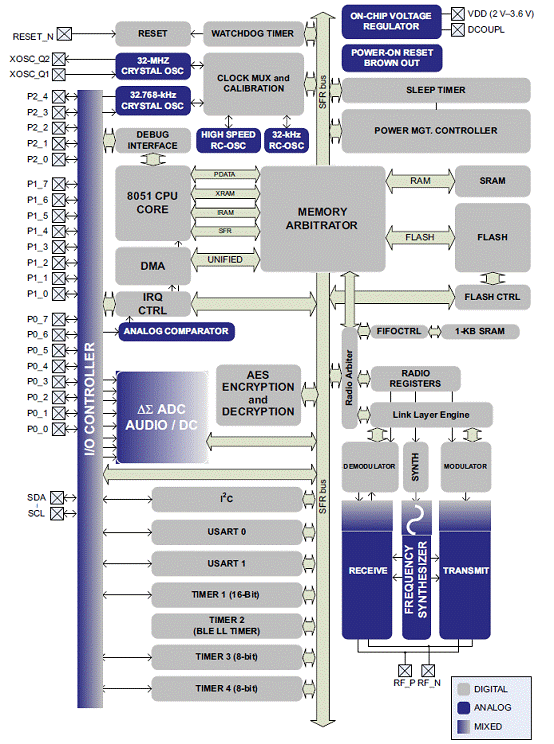

图1. CC2541框图

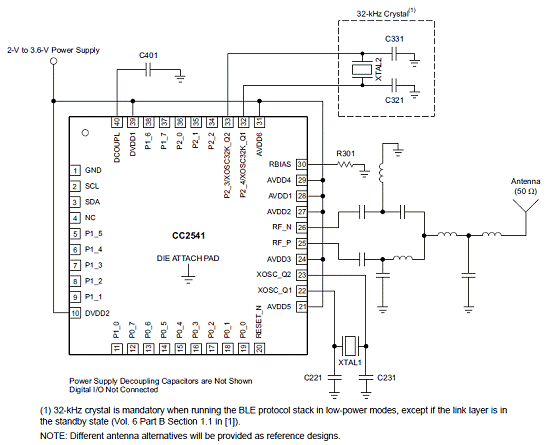

图2. CC2541应用电路

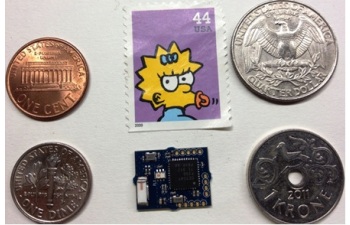

图3.CC2541蓝牙邮票块参考设计外形图

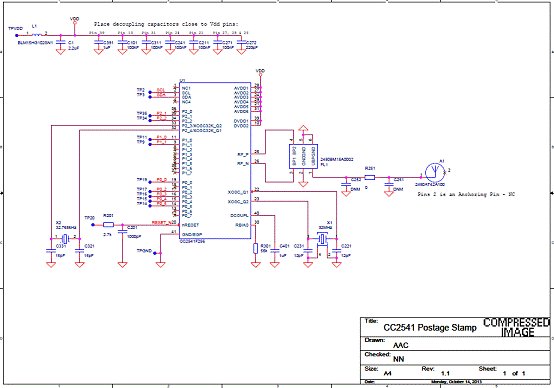

图4.CC2541蓝牙邮票块参考设计电路图

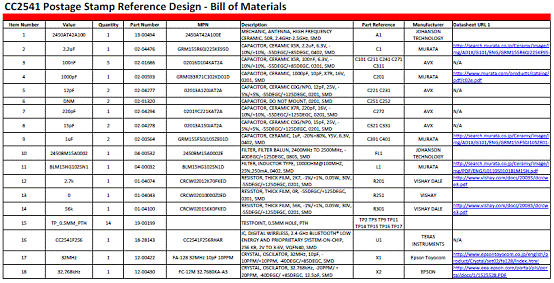

CC2541蓝牙邮票块参考设计材料清单:

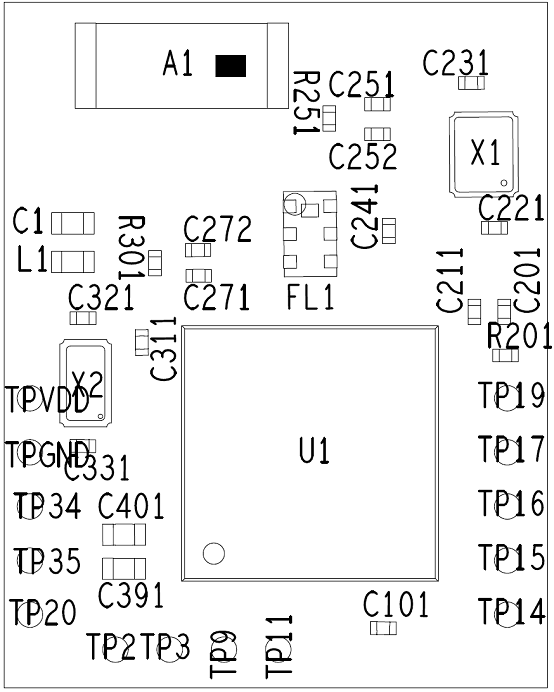

图5.CC2541蓝牙邮票块参考设计PCB元件布局图
